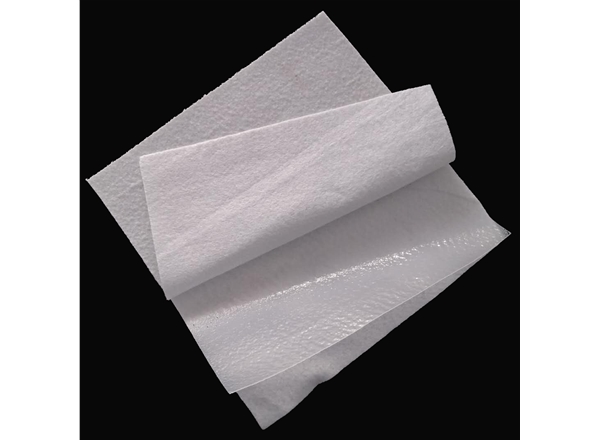

復合土工膜(短絲土工布+白膜)
簡介
復合土工膜(短絲土工布+白膜)是用土工織物與土工膜復合而成的不透水材料，它主要用于防滲，復合土工膜(短絲土工布+白膜)分為一布一膜和兩布一膜、寬幅4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學性能指標高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用 。
特征
復合土工膜(短絲土工布+白膜)塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。國內外防滲應用的塑料薄膜，主要有聚氯乙烯（PVC）、聚乙烯（HDPE,LDPE,LLDPE）、乙烯/醋酸乙烯共聚物（EVA)，它們是一種高分子化學柔性材料，比重較小、延伸性較強、適應變形能力高、耐腐蝕、耐低溫、抗凍性能好。
又有種新型的復合土工膜(短絲土工布+白膜)--經編復合土工膜(短絲土工布+白膜)。經編復合土工膜(短絲土工布+白膜)合成纖維（或玻璃纖維）為增強材料，通過與復合土工膜(短絲土工布+白膜)復合而成的新型土工材料。經編復合土工膜(短絲土工布+白膜)不同于一般復合土工膜(短絲土工布+白膜)。其最大特點是經線與緯線的交叉點不彎曲，各自處于平直狀態。用捆綁線將兩者捆扎牢固，可全面較均勻同步，承受外力，分布應力，且當施加的外力撕裂材料的瞬時，紗線會沿初裂口擁集，增加抗撕裂強度。經編復合時，即利用經編捆綁線在經，緯紗與短纖針刺非織防水土工布的纖維層間反復穿行，使三者編結為一體。因而經編復合土工膜(短絲土工布+白膜)既具有高抗拉強度，低延伸率的特點，又兼有復合土工膜(短絲土工布+白膜)的防水性能。因此經編復合土工膜(短絲土工布+白膜)是一種具在加筋增強、隔離、防護作用的防滲材料。它是當今國際上高水平的應用土工復合材料。
性能
復合土工膜(短絲土工布+白膜)分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲、隔離、補強、防裂加固等土木工程需要。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
施工
復合土工膜(短絲土工布+白膜)是在薄膜的一側或兩側經過烘箱遠紅外加熱，把土工布和土工膜經導輥壓到一起形成復合土工膜(短絲土工布+白膜)。隨著生產工藝的提高，還有一種流延法做復合土工膜(短絲土工布+白膜)的工藝。其形式有一布一膜、二布一膜、兩膜一布等。
土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設。
施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜(短絲土工布+白膜)與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。
水壓測定
1.復合土工膜(短絲土工布+白膜)的耐靜水壓原理在復合土工膜(短絲土工布+白膜)兩側壓力水頭達到一定值后，復合土工膜(短絲土工布+白膜)就會破裂。逐級增加試樣兩側水力壓養，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。
2.保持復合土工膜(短絲土工布+白膜)的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜(短絲土工布+白膜)水位基本穩定（滲流量為0），則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現滲流量快速增加現象，表明試樣已出現破裂，此前一級壓力即作為耐靜水壓（mpa)。
3.復合土工膜(短絲土工布+白膜)如只需判定土工膜樣品是否達到某一規定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。
4.復合土工膜(短絲土工布+白膜)每個樣品至少測定3個試樣，以最低值作為樣品的耐靜水壓。
施工事項
（1）使用須采用埋入式：覆蓋厚度不宜小于30cm。
（2）整修防滲系統應有：墊層、防滲層、過渡層、保護層組成。
（3）土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內的草皮、樹根要清除。與膜接觸面鋪設粒徑小的沙土或粘土作防護層。
（4）鋪設時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應留有一定的伸縮量。
（5）施工時，應避免石塊，重物直接砸在土工膜上、最好邊施工、邊鋪設膜、邊覆蓋保護層。
特性
高抗拉強度、低延伸率、縱橫向變形均勻、抗撕裂強度高、耐磨性能優良、隔水性強。
特點
1.幅寬6米，國內最寬復合膜；
2.抗穿刺強度高，摩擦系數大；
3.耐老化性能好，適應環境溫度范圍大；
4.優良的抗排水性能；
5.適用于水利、化工、建筑、交通、地鐵、隧道、垃圾處理場等工程。
- 上一條：復合土工膜（長絲土工布+白膜）
- 下一條：已經是最后一條了
魯公網安備 37140302000554號
